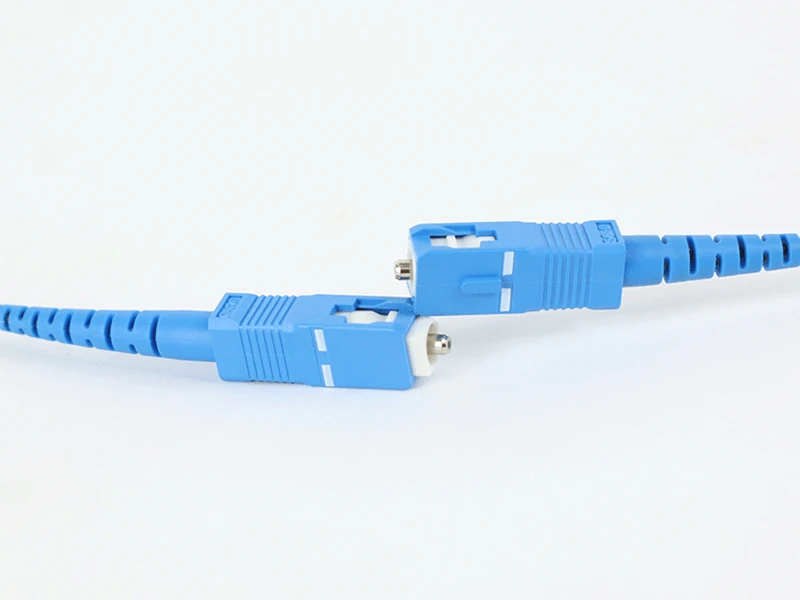

Πλαστικά καλώδια οπτικών ινών τύπου SC

Τα πλαστικά καλώδια οπτικών ινών τύπου SC είναι καλώδια σύνδεσης με ορθογώνια βύσματα SC (Subscriber Connector) στα δύο άκρα και πλαστικό καλώδιο οπτικών ινών (POF, κυρίως υλικό PMMA) ως πυρήνα μετάδοσης στη μέση. Χαρακτηρίζονται κυρίως από εύκολη λειτουργία και καταλληλότητα για μετάδοση σε μικρή απόσταση-και χρησιμοποιούνται συνήθως σε βιομηχανικό έλεγχο, διασύνδεση εξοπλισμού και άλλα σενάρια.

1. Πλαστικός πυρήνας οπτικών ινών: Ο πυρήνας είναι ως επί το πλείστον ίνα PMMA (μεθακρυλικός πολυμεθυλεστέρας) υψηλής-καθαρότητας και η επένδυση συνήθως χρησιμοποιεί φθοριούχα υλικά χαμηλού-διάθλασης-για τη διασφάλιση της συνολικής μετάδοσης εσωτερικής ανάκλασης των οπτικών σημάτων. Η τυπική διάμετρος πυρήνα είναι συνήθως 1,0 mm και η εξωτερική διάμετρος είναι ως επί το πλείστον 2,2 mm, η οποία είναι μεγαλύτερη από αυτή των ινών χαλαζία, με αποτέλεσμα υψηλότερη ανοχή σύζευξης και μειωμένη δυσκολία σύνδεσης.

2. Υποδοχή SC: Το κέλυφος είναι ορθογώνιο, κυρίως κατασκευασμένο από πλαστικό μηχανικής, το οποίο είναι-ανθεκτικό στη θερμότητα και δεν οξειδώνεται εύκολα. Είναι εξοπλισμένο με κεραμικό δακτύλιο 2,5 mm για να διασφαλίζει την ακρίβεια σύνδεσης της πλαστικής ίνας και να μειώνει την απώλεια οπτικού σήματος. Υιοθετεί ένα κουμπωτό-σχεδιασμό με δυνατότητα τοποθέτησης, εξαλείφοντας την ανάγκη περιστροφής, καθιστώντας την πρίζα και την αποσύνδεση βολική και επίσης κλειδώνοντας με ασφάλεια τη διεπαφή για την αποφυγή τυχαίας απομάκρυνσης. Τόσο η απλή όσο και η διπλή όψη είναι διαθέσιμες για προσαρμογή σε διαφορετικές απαιτήσεις μετάδοσης.

3. Εξωτερικό περίβλημα: Συνήθως κατασκευάζεται από υλικά PE, PVC ή LSZH (χωρίς αλογόνο{0}}χαμηλού καπνού). Οι προσαρμοσμένες θήκες μπορούν να επιλεγούν για ορισμένα σενάρια. Η κύρια λειτουργία του είναι να προστατεύει την εσωτερική οπτική ίνα από τη φυσική φθορά και τη διάβρωση λόγω υγρασίας. Το υλικό LSZH είναι επίσης κατάλληλο για κλειστά σενάρια με απαιτήσεις προστασίας του περιβάλλοντος και επιβραδυντικού φλόγας, βελτιώνοντας την ασφάλεια.

Εξαιρετική λειτουργικότητα και προσαρμοστικότητα: Το βύσμα-του βύσματος της υποδοχής SC δεν απαιτεί εξειδικευμένα εργαλεία, επιτρέποντας ακόμη και σε μη-μη επαγγελματίες να συνδέουν γρήγορα συσκευές. Είναι επίσης εξαιρετικά ευέλικτο, συμβατό με διάφορες οπτικές μονάδες, αισθητήρες, διακόπτες και άλλες συσκευές με διεπαφές SC.

Κατάλληλο για ειδικά περιβάλλοντα: Χωρίς μεταλλικά μέρη και διηλεκτρική, μη-μη μαγνητική δομή, είναι απρόσβλητο σε ηλεκτρομαγνητικές παρεμβολές, καθιστώντας το κατάλληλο για χρήση σε υψηλά{{1}ηλεκτρομαγνητικά περιβάλλοντα, όπως δωμάτια ισχύος και συστήματα βιομηχανικού ελέγχου. Επιπλέον, η ίδια η πλαστική οπτική ίνα είναι εύκαμπτη, προσαρμόσιμη σε πολύπλοκες διαδρομές καλωδίωσης και έχει μικρή ακτίνα κάμψης, μειώνοντας τον κίνδυνο θραύσης της ίνας λόγω κάμψης.

Υψηλό κόστος και ασφάλεια: Το κόστος πρώτης ύλης της πλαστικής οπτικής ίνας PMMA είναι χαμηλότερο από αυτό της οπτικής ίνας χαλαζία. Ο σύνδεσμος SC έχει απλή δομή, με αποτέλεσμα χαμηλότερο συνολικό κόστος κατασκευής. Όταν συνδυάζεται με θήκη LSZH, παράγει χαμηλό καπνό και χαμηλή τοξικότητα μετά την καύση, μειώνοντας τους κινδύνους σε τυχαία σενάρια όπως πυρκαγιές.

Βιομηχανικές Εφαρμογές: Κατάλληλο για συνδέσεις διασύνδεσης σε βιομηχανικό εξοπλισμό λέιζερ, εσωτερική καλωδίωση σε ρομπότ και διασύνδεση εξοπλισμού σε ηλεκτρικά ερμάρια. Μπορεί να αντέξει μικρούς κραδασμούς κατά τη λειτουργία του εξοπλισμού και η αντίστασή του στις ηλεκτρομαγνητικές παρεμβολές το καθιστά κατάλληλο για βιομηχανικά περιβάλλοντα υψηλής{1} τάσης.

Πολιτικές και Εμπορικές Εφαρμογές: Μπορεί να χρησιμοποιηθεί ως ενημερωμένο καλώδιο μικρής-απόστασης σε δωμάτια υπολογιστών για τη σύνδεση διακοπτών, οπτικών πομποδεκτών και άλλων συσκευών. μπορεί επίσης να χρησιμοποιηθεί για τη διασύνδεση έξυπνων οικιακών συσκευών και οπτικών διεπαφών για ιατρικό εξοπλισμό, εξισορροπώντας την άνεση και την ασφάλεια.

Εφαρμογές Έρευνας και Δοκιμών: Λόγω της συμβατότητάς του με διάφορες πηγές φωτός και ανιχνευτές και το προσαρμόσιμο μήκος, το περίβλημα και άλλες παραμέτρους, χρησιμοποιείται συχνά για συνδέσεις οπτικής διαδρομής στην κατασκευή συστημάτων ανίχνευσης οπτικών ινών και οπτικών πειραμάτων μικρής-κλίμακας.
